Μια εξαιρετική πρωτοβουλία έλαβε η ομάδα του 1ου ΕΠΑΛ Δράμας. Πρόκειται για μια εργασία η οποία παρουσιάστηκε στην Καβαλα στο 7ο Πανελλήνιο Συνέδριο Διδακτικής των Επιστημών μέσω Σύγχρονων Τεχνολογιών την Παρασκευή 27 Μαρτίου 2026. Το θέμα (Από το Κύμα στο Μικρόμετρο: Μέτρηση «Αόρατων» Διαστάσεων με τη χρήση STEM Μεθοδολογίας) είναι ιδιαίτερα ενδιαφέρον, καθώς συνδυάζει την κλασική φυσική με την εφαρμοσμένη τεχνολογία, καθιστώντας μια αφηρημένη έννοια (την κυματική φύση του φωτός) απτή και κατανοητή.
Ερευνητική Ομάδα:
- Συμεών Σαχινίδης: Καθηγητής 1ου ΕΠΑΛ Δράμας (Πυρηνικός Φυσικός, τ. Ερευνητής Πολυτεχνικής Σχολής Ξάνθης)
- Ιωσήφ Κανσίζογλου: Μηχανολόγος, 1ο ΕΠΑΛ Δράμας
- Χαράλαμπος Χαραλαμπίδης: Μαθηματικός, 1ο ΕΠΑΛ Δράμας
Αναλυτικά η εργασία
- Περίληψη
Η παρούσα εργασία διερευνά το φαινόμενο της περίθλασης του φωτός ως μέθοδο προσδιορισμού διαστάσεων αντικειμένων μικροσκοπικής κλίμακας. Μέσω ενός απλού πειραματικού διατάγματος -χρήση δείκτη laser και μιας ανθρώπινης τρίχας- επιτυγχάνεται η δημιουργία ενός πρότυπου συμβολής (περίθλασης) επί επίπεδης οθόνης. Εφαρμόζοντας το κατάλληλο μαθηματικό υπόβαθρο, η οπτική πληροφορία μετατρέπεται σε ακριβή μέτρηση του πάχους της τρίχας σε μικρόμετρα, αναδεικνύοντας με τρόπο βιωματικό την κυματική φύση του φωτός.
- Εισαγωγή
Στην καθημερινή εμπειρία, το φως θεωρείται πως διαδίδεται ευθύγραμμα. Ωστόσο, όταν συναντά εμπόδια με διαστάσεις παραπλήσιες του μήκους κύματός του, το φως εμφανίζει το φαινόμενο της περίθλασης, «κάμπτοντας» γύρω από τις ακμές τους. Σύμφωνα με την Αρχή του Babinet, το πρότυπο περίθλασης που προκύπτει από μια λεπτή τρίχα είναι ισοδύναμο με αυτό μιας σχισμής αντίστοιχου πλάτους. Η εργασία αυτή αξιοποιεί την αντιστοιχία αυτή, αποδεικνύοντας πώς η οπτική φυσική μπορεί να λειτουργήσει ως εργαλείο μέτρησης του «αόρατου», ενισχύοντας την εκπαιδευτική προσέγγιση STEM (Science, Technology, Engineering, Mathematics) στην δευτεροβάθμια τεχνική εκπαίδευση.
- Κύριο Θέμα
Εισαγωγή και Θεωρητικό Υπόβαθρο
2.1 Η Φύση του Φωτός
Η ανάλυση της φύσης του φωτός αποτελεί ένα από τα πιο συναρπαστικά κεφάλαια της επιστήμης, σημαδεμένο από τη διαμάχη δύο κορυφαίων στοχαστών. Ο Isaac Newton υποστήριζε τη σωματιδιακή θεωρία, θεωρώντας ότι το φως αποτελείται από “σφαιρίδια” που κινούνται ευθύγραμμα. Αντίθετα, ο Christiaan Huygens εισήγαγε την κυματική θεωρία, παρομοιάζοντας τη διάδοση του φωτός με τους κύκλους στο νερό.
Η οριστική απάντηση δόθηκε το 1801 από τον Thomas Young μέσω του περίφημου πειράματος της διπλής σχισμής. Παρατηρώντας ότι το φως που περνά από δύο στενές οπές δημιουργεί “κροσσούς συμβολής” (εναλλασσόμενες φωτεινές και σκοτεινές ζώνες), απέδειξε αδιαμφισβήτητα την κυματική του φύση, καθώς μόνο τα κύματα μπορούν να αλληλοεξουδετερώνονται ή να ενισχύονται. (Halliday et al., 2013).
Σήμερα, η κβαντική μηχανική ενοποιεί αυτές τις απόψεις μέσω του κυματιδιακού δυϊσμού. Το φως δεν είναι ούτε μόνο σωματίδιο ούτε μόνο κύμα, αλλά μια οντότητα που εκδηλώνει και τις δύο ιδιότητες ανάλογα με τον τρόπο που την παρατηρούμε: διαδίδεται ως κύμα, αλλά ανταλλάσσει ενέργεια ως πακέτα (φωτόνια)
2.2 Το Φαινόμενο της Περίθλασης
Το φαινόμενο της περίθλασης αποτελεί μία από τις ισχυρότερες αποδείξεις της κυματικής φύσης του φωτός. Συμβαίνει όταν ένα κύμα συναντά ένα εμπόδιο (όπως μια τρίχα) ή μια στενή σχισμή, με αποτέλεσμα να «κάμπτεται» γύρω από τις ακμές του και να απλώνεται στην περιοχή της γεωμετρικής σκιάς.
Στην περίπτωση της τρίχας, το φως δεν σταματά αππλώς στα όριά της, αλλά περιθλάται, δημιουργώντας ένα χαρακτηριστικό πρότυπο στον τοίχο με φωτεινές και σκοτεινές ζώνες. Αυτό συμβαίνει γιατί τα επιμέρους κύματα που “αγκαλιάζουν” το εμπόδιο συμβάλλουν μεταξύ τους. Αν το φως ήταν αποκλειστικά σωματιδιακό, θα βλέπαμε μόνο μια απόλυτα ευκρινή σκιά. Η περίθλαση όμως αποκαλύπτει ότι το φως έχει την ικανότητα να “ελίσσεται”, επιβεβαιώνοντας ότι συμπεριφέρεται όπως τα κύματα στο νερό. (Ψυχάρης & Καλοβρέκτης, 2018).
2.3 Η Αρχή του Babinet
Η Αρχή του Babinet είναι το «μαθηματικό κλειδί» που απλοποιεί το πείραμά μας. Σύμφωνα με αυτήν, το πρότυπο περίθλασης που δημιουργεί ένα αδιαφανές εμπόδιο (όπως μια τρίχα) είναι πανομοιότυπο με το πρότυπο που δημιουργεί μια σχισμή ακριβώς του ίδιου πλάτους. (Hecht., 2016)
- Μεθοδολογία & Υλικά (Engineering & Technology)
3.1 Τεχνικός Εξοπλισμός
Αναλυτική λίστα και γιατί επιλέχθηκε το κάθε υλικό:
- Laser Diode: Επιλογή μήκους κύματος (συνήθως ). Γιατί laser; Επειδή είναι μονοχρωματικό και σύμφωνο φως.
- Βάση Στήριξης: Engineering προσέγγιση για τη σταθερότητα της τρίχας (αποφυγή ταλαντώσεων).
- Οθόνη Καταγραφής: Χρήση λευκού χαρτιού στον τοίχο για ακριβή σημείωση των κροσσών.
Πειραματική Διαδικασία
- Προετοιμασία: Στερεώνουμε την τρίχα κατακόρυφα στο άνοιγμα ενός πλαισίου από χαρτόνι.
- Ευθυγράμμιση: Τοποθετούμε το λέιζερ σε σταθερή απόσταση από τον τοίχο (π.χ. μέτρα) και στοχεύουμε ώστε η δέσμη να πέφτει ακριβώς πάνω στην τρίχα.
- Καταγραφή: Στον τοίχο εμφανίζεται μια οριζόντια γραμμή με φωτεινά σημεία. Μετράμε την απόσταση από το κεντρικό φωτεινό σημείο έως το πρώτο σκοτεινό σημείο (ή την απόσταση μεταξύ των κροσσών).
Μαθηματική Μοντελοποίηση

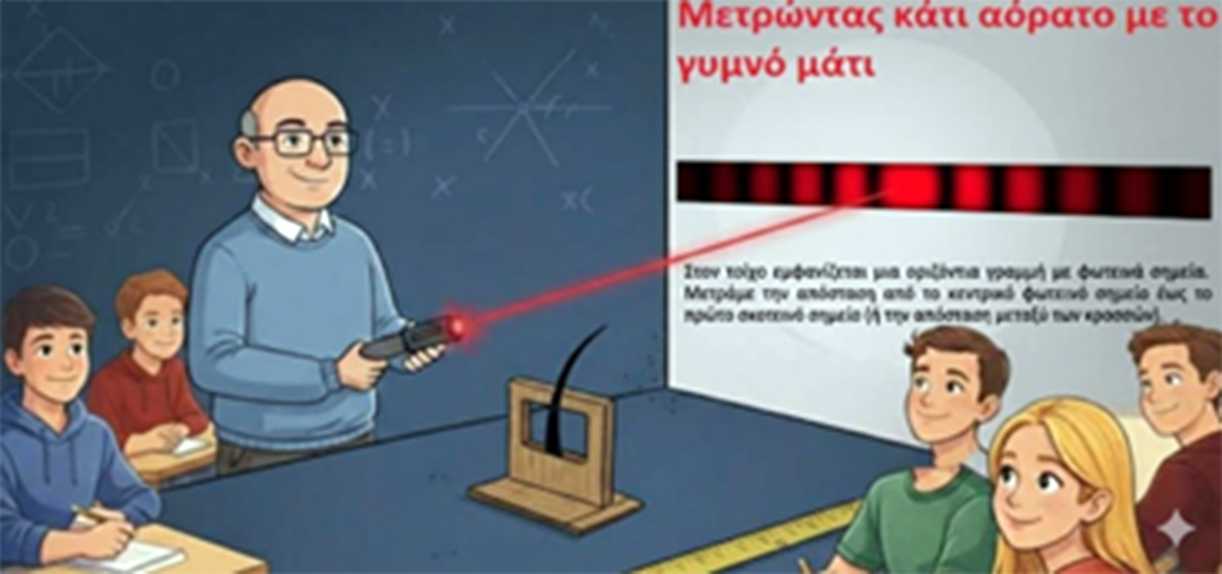

Ας δούμε πώς η θεωρία μετατρέπεται σε πράξη (Εικόνα 1 και Εικόνα 2).
Για να υπολογίσουμε το πάχος της τρίχας, χρησιμοποιούμε τη συνθήκη για τα ελάχιστα (σκοτεινές ζώνες) της περίθλασης από μια σχισμή (που, λόγω Babinet, ισχύει και για την τρίχα) (Susac et al., 2021):
Ισχύει d.sin(θ)=m.λ
- d: Είναι το πάχος της τρίχας (αυτό που ψάχνουμε).
- λ: Είναι το μήκος κύματος του λέιζερ (π.χ. περίπου 650 nm για ένα κόκκινο λέιζερ).
- m: Είναι ο αριθμός της σκοτεινής ζώνης (1 για την πρώτη, 2 για τη δεύτερη κ.λπ.).
- θ: Είναι η γωνία εκτροπής.
Επειδή η γωνία είναι συνήθως πολύ μικρή, μπορούμε να χρησιμοποιήσουμε την προσέγγιση , sin(θ)≈tan(θ)=L/y όπου y είναι η απόσταση της σκοτεινής ζώνης από το κέντρο και L η απόσταση από την τρίχα έως την οθόνη. (Feynman et al., 1963). Έτσι, ο τύπος γίνεται:
Όπου:
- d: Το πάχος της τρίχας (σε μέτρα)
- m: Η τάξη του κροσσού (για τον πρώτο κροσσό)
- λ: Το μήκος κύματος του λέιζερ (π.χ. )
- L: Η απόσταση από την τρίχα στον τοίχο
- y: Η απόσταση από το κέντρο της δέσμης στον πρώτο σκοτεινό κροσσό
Παράδειγμα Υπολογισμού
Δημιουργήσαμε ένα πίνακα:
- L=2.00m
- λ=650.10-9m
- Y=1,5cm=0,015m (απόσταση κέντρου από τον 1ο κροσσό)
- Αποτέλεσμα: d≈86.6μm
Δηλαδή 86,6 μικρόμετρα (μm), που είναι ένας πολύ τυπικός αριθμός για μια ανθρώπινη τρίχα!
Οι Τεχνολογικές Επιστήμες αποτελούν τον συνδετικό κρίκο ανάμεσα στις καθαρές επιστήμες (Φυσική, Μαθηματικά) και την επίλυση σύνθετων προβλημάτων του πραγματικού κόσμου. Στο επίκεντρο αυτής της σχέσης βρίσκεται η ανάγκη του ανθρώπου να υπερβεί τους περιορισμούς των αισθήσεών του. Ενώ το ανθρώπινο μάτι αδυνατεί να διακρίνει αντικείμενα μικρότερα από το πάχος μιας τρίχας, οι τεχνολογικές εφαρμογές χρησιμοποιούν τη φύση των κυμάτων.
Η εφαρμογή αυτών των επιστημών δεν περιορίζεται μόνο στην κατασκευή εργαλείων, αλλά επεκτείνεται στον σχεδιασμό συστημάτων μέτρησης και ελέγχου. Μέσω της επεξεργασίας σημάτων και της χρήσης προηγμένων αισθητήρων, οι Τεχνολογικές Επιστήμες μετατρέπουν την αόρατη πληροφορία ενός κύματος (όπως η συχνότητα ή η φάση) σε έγκυρα δεδομένα σε κλίμακα μικρομέτρου ή νανομέτρου.
Αυτή η ικανότητα «διείσδυσης» στο αόρατο είναι που επιτρέπει στη σύγχρονη Μηχανολογία, τη Βιοϊατρική και τη Νανοτεχνολογία να εξελίσσονται, διασφαλίζοντας την ποιότητα, την ασφάλεια και την καινοτομία σε κάθε πτυχή της ζωής μας.
5.Συμπεράσματα
Η ολοκλήρωση του STEM project επιβεβαίωσε ότι η χρήση της τεχνολογίας των λέιζερ, σε συνδυασμό με τις αρχές της κυματικής φυσικής, επιτρέπει τη μέτρηση αντικειμένων που βρίσκονται πέρα από τη διακριτική ικανότητα του ανθρώπινου οφθαλμού. Η πρακτική εφαρμογή της Αρχής του Babinet επέτρεψε στους μαθητές να προσεγγίσουν την τρίχα ως μια σχισμή ίδιου πλάτους, απλοποιώντας τη διαδικασία μέτρησης μέσω των κλασικών εξισώσεων της περίθλασης. (Παλληκάρη, 2008)
